Sensor inalámbrico

Las piezas

Tal y como  hemos explicado en el artículo “que comprar“, si quieres usar sensores inalambricos en tu termostato, necesitarás un microcontrolador ESP32, y un sensor de temperatura DHT11 o DHT22.

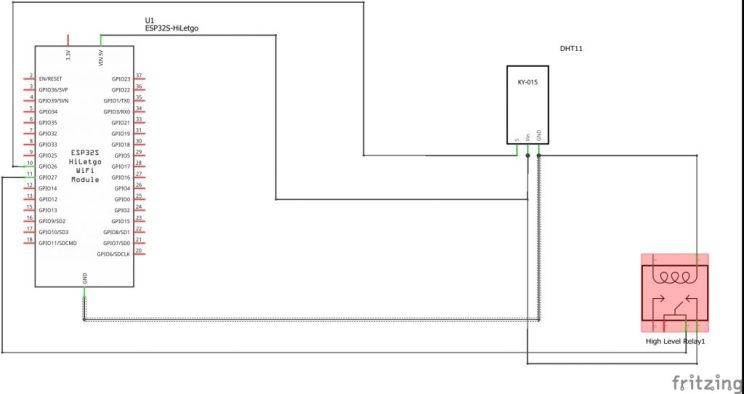

En los siguientes diagramas puedes ver como son las conexiones entre el ESP32 y el sensor de temperatura DHT.

ESP32 & DHT11 fritzing schema
Esquema Fritzing del ESP32 y un DHT11



ESP32 & DHT11 fritzing schema2
ESP32 & DHT11



El sketch

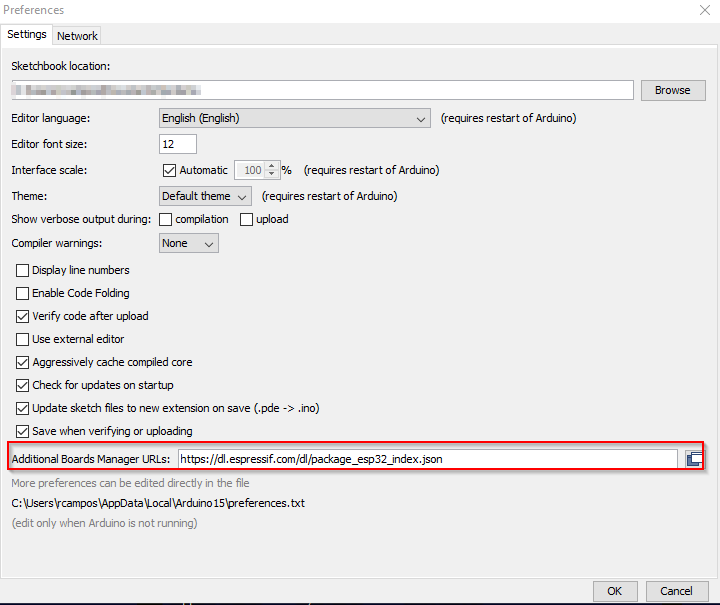

Tienes que instalar el siguiente sketch en el microcontrolador ESP32, utilizando el Arduino IDE. Antes de instalarlo, recuerda modificar el nombre de tu wifi domestica (SSID), y la contraseña. También puedes asignarle un nombre al sensor. Esto se hace modificando el código de las líneas 15 a 18.

Después de instalar el sketch en el ESP32, deberías poder consultar el estado del sensor simplemente invocando su ip en un navegador. Por ejemplo, escribiendo http://192.168.2.15 (Obviamente reemplazando esta ip de ejemplo con la ip de tu ESP32).

Para averiguar la ip de tu ESP32, puedes usar la consola serie del Arduino IDE. Justo después de subir el sketch al ESP32 (o despues de reiniciarlo), el sketch imprimirá en la consola serie la ip que le ha sido asignada por el router.

Importante: este sketch utiliza la librería “DHTStable” de Rob Tillaart, que funciona mejor que la librería estándar. Por favor, descárgala y añadela a tu Arduino IDE antes de compilar el sketch.

/*
   Smart Thermostat by Roque Campos
   Sketch to read temperatures with an ESP32 board and a DHTxx sensor
   Complete Project Details https://www.smart-thermostat.eu
*/
#include <WiFi.h>
#include <dht.h>


// Uncomment one of the lines below for whatever DHT sensor type you're using!
#define DHTTYPE 11   // DHT 11
//#define DHTTYPE 22   // DHT 22  (AM2302), AM2321

// Replace with your network credentials
const char* ssid     = "SSID";
const char* password = "Password";
const String nodeName = "nodeName";

//Don't touch anything below this point unless you know what you are doing.
const String sketchVersion = "2";
const String nodeType = "TH";
String thError = "";

WiFiServer server(80);

//Onboard led
const int ONBOARD_LED_PIN = 2;

// DHT Sensor
const int DHTPin = 18;
// Initialize DHT sensor.

dht DHT;


// Client variables
char linebuf[80];
int charcount = 0;

void setup() {
  Serial.begin(115200);
  pinMode(ONBOARD_LED_PIN, OUTPUT);
  setUpWifi();
}

void setUpWifi() {

  Serial.println();
  Serial.println();
  Serial.print("Connecting to ");
  Serial.println(ssid);



  // attempt to connect to Wifi network:
  int counter = 0;
  while (WiFi.status() != WL_CONNECTED) {
    WiFi.disconnect();
    WiFi.begin(ssid, password);
    int counter = 0;
    while (WiFi.status() != WL_CONNECTED) {
      delay(1000);
      Serial.print(".");
      counter++;
      if (counter > 10) {
        break;
      }
    }
  }

  Serial.println("");
  Serial.println("WiFi connected");
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());
  Serial.print("MAC: ");
  Serial.println(WiFi.macAddress());

  server.begin();
}
double celsius2Fahrenheit(double celsius)
{
  return celsius * 9 / 5 + 32;
}

void loop() {


  if (WiFi.status() != WL_CONNECTED) {
    setUpWifi();
  }
  // listen for incoming clients



  WiFiClient client = server.available();
  if (client) {
    digitalWrite(ONBOARD_LED_PIN, HIGH);
    Serial.println("New client");
    memset(linebuf, 0, sizeof(linebuf));
    charcount = 0;
    // an http request ends with a blank line
    boolean currentLineIsBlank = true;
    while (client.connected()) {

      if (client.available()) {
        char c = client.read();
        Serial.write(c);
        //read char by char HTTP request
        linebuf[charcount] = c;
        if (charcount < sizeof(linebuf) - 1) charcount++;
        // if you've gotten to the end of the line (received a newline
        // character) and the line is blank, the http request has ended,
        // so you can send a reply
        if (c == '\n' && currentLineIsBlank) {


          int chk = DHTLIB_OK;
          double humidity = -10000;
          double celsiusTemp = -10000;
          double fahrenheitTemp = -10000;

          if (DHTTYPE == 22) {
            chk = DHT.read22(DHTPin);
          } else {
            chk = DHT.read11(DHTPin);
          }

          if (chk == DHTLIB_OK) {
            thError="";
            Serial.print("DHT OK,\t");
            celsiusTemp = DHT.temperature;
            fahrenheitTemp = celsius2Fahrenheit(celsiusTemp);
            humidity = DHT.humidity;


          } else {
            switch (chk)
            {
              case DHTLIB_ERROR_CHECKSUM:
                thError = "Checksum error";
                break;
              case DHTLIB_ERROR_TIMEOUT:
                thError = "Timeout error";
                break;

              default:
                thError = "Unknown error";
                break;
            }
            Serial.print(thError);
          }

          // send a standard http response header
          client.println("HTTP/1.1 200 OK");
          client.println("Content-Type: application/json");
          client.println();
          client.println("{");
          client.println();
          client.println("\"nodeType\":\"" + nodeType + "\",");
          client.println("\"name\":\"" + nodeName + "\",");
          client.println("\"version\":\"" + sketchVersion + "\",");
          client.println("\"thError\":\"" + thError + "\",");
          client.println("\"mac\":\"" + WiFi.macAddress() + "\",");


          String cc = String(celsiusTemp);
          cc.trim();
          client.print("\"celsius\":\"" + cc);
          client.println("\",");



          String ff = String(fahrenheitTemp);
          ff.trim();
          client.print("\"fahrenheit\":\"" + ff);
          client.println("\",");

          String hh = String(humidity);
          hh.trim();
          client.print("\"humidity\":\"" + hh);
          client.println("\"");

          client.println();
          client.println("}");
          client.println();

          break;
        }
        if (c == '\n') {
          // you're starting a new line
          currentLineIsBlank = true;
          memset(linebuf, 0, sizeof(linebuf));
          charcount = 0;
        } else if (c != '\r') {
          // you've gotten a character on the current line
          currentLineIsBlank = false;
        }
      }
    }
    // give the web browser time to receive the data
    delay(250);

    // close the connection:
    client.stop();
    Serial.println("client disconnected");
    digitalWrite(ONBOARD_LED_PIN, LOW);
  }
}
